Contoh ERD Perusahaan untuk Membangun Struktur Database Efektif

Di era transformasi digital yang masif seperti saat ini, data merupakan aset paling berharga bagi setiap organisasi. Tanpa pengelolaan yang baik, data hanya akan menjadi tumpukan informasi yang membingungkan dan tidak memiliki nilai guna. Salah satu instrumen fundamental yang digunakan oleh para arsitek basis data dan pengembang sistem adalah contoh erd perusahaan yang terstruktur dengan baik. Entity Relationship Diagram (ERD) berfungsi sebagai cetak biru yang memvisualisasikan bagaimana setiap entitas di dalam bisnis saling berinteraksi, mulai dari data karyawan, penggajian, hingga inventaris barang.

Memahami bagaimana cara kerja sebuah diagram hubungan entitas sangat krusial bagi efisiensi operasional. Dengan memetakan relasi antar entitas secara tepat, perusahaan dapat menghindari redundansi data, mempercepat proses query, dan memastikan integritas informasi tetap terjaga. Artikel ini akan mengulas secara mendalam mengenai berbagai aspek dalam penyusunan ERD, memberikan ilustrasi kasus nyata, serta memberikan panduan praktis bagi Anda yang sedang merancang sistem informasi untuk skala korporasi.

Memahami Dasar Entity Relationship Diagram bagi Perusahaan

Sebelum melompat pada pembahasan teknis mengenai contoh erd perusahaan, penting untuk memahami bahwa ERD adalah representasi grafis dari struktur logis basis data. Dalam lingkungan bisnis, ERD bertindak sebagai jembatan komunikasi antara pemangku kepentingan bisnis (yang memahami proses) dan tim teknis (yang membangun sistem). Tanpa visualisasi yang jelas, risiko kesalahan dalam logika bisnis saat fase pengembangan perangkat lunak akan meningkat drastis.

Komponen Vital dalam Arsitektur Database

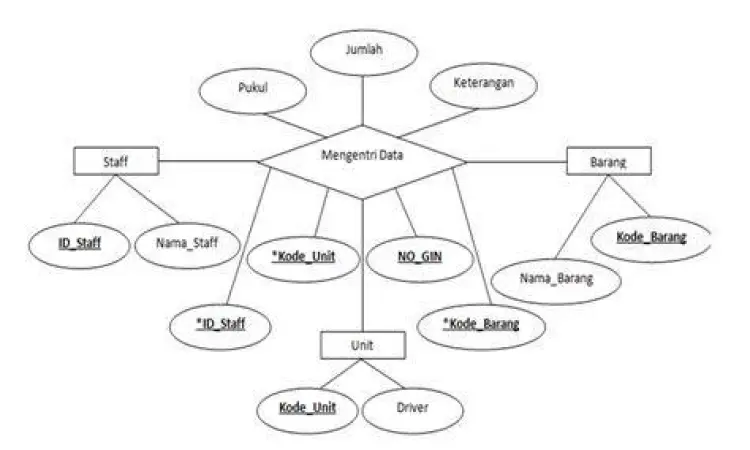

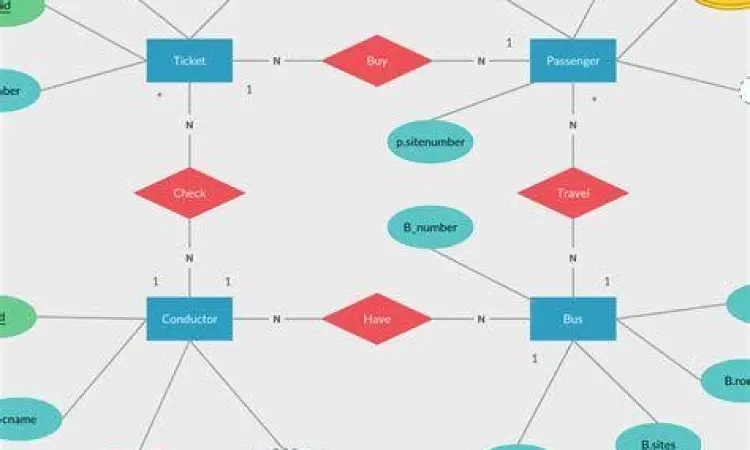

Setiap rancangan ERD setidaknya terdiri dari tiga komponen utama yang tidak boleh dilewatkan. Memahami komponen ini akan memudahkan Anda dalam membaca maupun membuat diagram sendiri:

• Entitas (Entity): Objek atau konsep yang data-datanya ingin kita simpan. Contoh entitas dalam konteks perusahaan meliputi Karyawan, Departemen, Proyek, dan Gaji.
• Atribut (Attribute): Karakteristik atau properti yang menjelaskan sebuah entitas. Misalnya, entitas 'Karyawan' memiliki atribut seperti NIK, Nama, Tanggal Lahir, dan Jabatan.
• Relasi (Relationship): Hubungan yang terjadi antara dua entitas atau lebih. Sebagai contoh, seorang karyawan 'Bekerja Di' sebuah departemen tertentu.

"Sebuah basis data yang dirancang tanpa ERD yang matang ibarat membangun gedung tanpa skema arsitektur; ia mungkin berdiri, namun akan sangat sulit untuk diperbaiki atau dikembangkan di masa depan."

Langkah Praktis Menyusun Rancangan Basis Data Bisnis

Membuat contoh erd perusahaan yang fungsional memerlukan pendekatan metodis. Anda tidak bisa langsung menggambar tanpa melakukan observasi mendalam terhadap alur kerja internal. Berikut adalah langkah-langkah yang umumnya dilakukan oleh seorang analis sistem:

1. Identifikasi Entitas: Tentukan semua objek yang terlibat dalam proses bisnis. Jangan lupakan entitas administratif seperti 'Log Aktivitas' jika diperlukan untuk audit.
2. Tentukan Relasi: Analisis bagaimana entitas tersebut berinteraksi. Apakah satu departemen memiliki banyak karyawan (One-to-Many), atau apakah satu proyek bisa dikerjakan oleh banyak karyawan dan satu karyawan bisa memegang banyak proyek (Many-to-Many)?
3. Tambahkan Atribut: Masukkan detail informasi pada setiap entitas. Pastikan setiap entitas memiliki Primary Key (PK) yang unik untuk membedakan satu record dengan record lainnya.
4. Normalisasi: Proses ini bertujuan untuk menghilangkan duplikasi data. Pastikan tabel-tabel Anda sudah mencapai bentuk normal ketiga (3NF) agar sistem bekerja optimal.

Contoh ERD Perusahaan pada Sistem Manajemen Karyawan

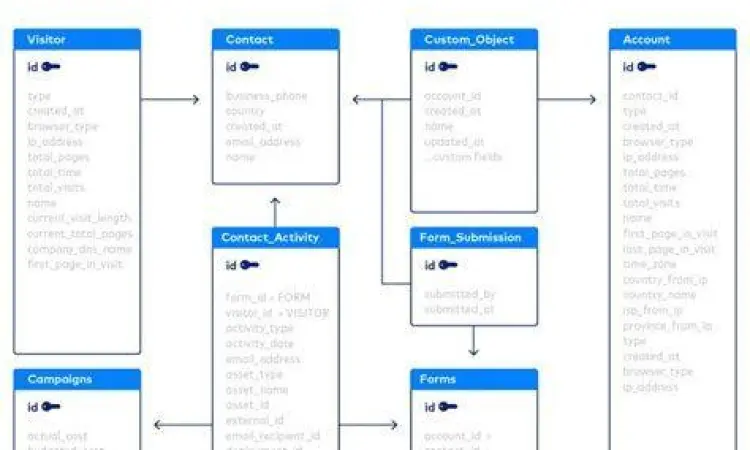

Mari kita ambil sebuah studi kasus nyata. Bayangkan sebuah perusahaan menengah yang membutuhkan sistem Human Resource Information System (HRIS). Dalam contoh erd perusahaan ini, kita akan melihat bagaimana entitas 'Karyawan' menjadi pusat dari segala aktivitas data.

Dalam skenario ini, entitas 'Karyawan' terhubung dengan entitas 'Departemen' melalui relasi Many-to-One, karena banyak karyawan bisa bekerja di satu departemen yang sama. Di sisi lain, hubungan antara 'Karyawan' dan 'Gaji' biasanya bersifat One-to-Many, di mana satu karyawan menerima banyak slip gaji seiring berjalannya waktu (setiap bulan). Pemetaan ini memastikan bahwa ketika seorang karyawan berhenti, riwayat gajinya tetap tersimpan dengan referensi ID yang jelas.

Mengelola Relasi Many-to-Many pada Proyek

Salah satu tantangan dalam membuat contoh erd perusahaan adalah menangani relasi Many-to-Many. Misalkan dalam sebuah perusahaan konsultan, satu karyawan bisa mengerjakan banyak proyek sekaligus, dan satu proyek bisa dikerjakan oleh tim yang terdiri dari banyak karyawan. Dalam basis data relasional, kita tidak bisa langsung menghubungkan keduanya secara langsung.

Solusinya adalah dengan menggunakan 'Tabel Perantara' (Associative Table). Tabel ini biasanya dinamakan 'Alokasi_Proyek' atau 'Tim_Proyek' yang berisi kunci asing (Foreign Key) dari kedua tabel utama. Dengan teknik ini, integritas data tetap terjaga dan query pencarian data menjadi jauh lebih ringan.

Pentingnya Kardinalitas dalam Integritas Data

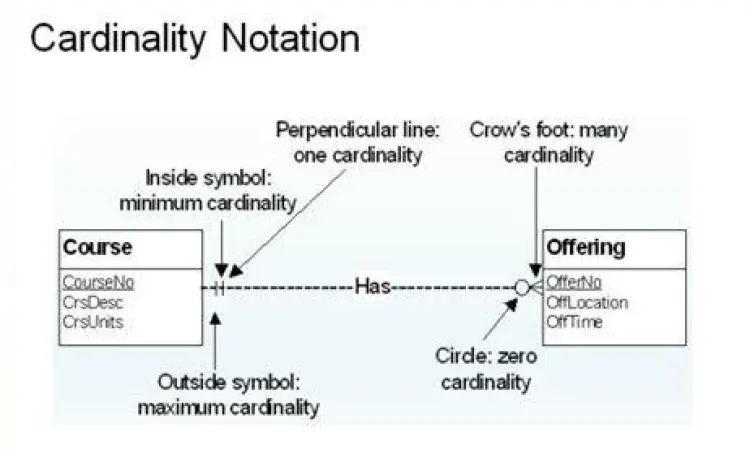

Kardinalitas mendefinisikan jumlah maksimum hubungan antara satu entitas dengan entitas lainnya. Tanpa menentukan kardinalitas yang benar, contoh erd perusahaan yang Anda buat bisa menyebabkan anomali data. Ada tiga jenis kardinalitas yang wajib dipahami:

• One-to-One (1:1): Contohnya, satu karyawan hanya memiliki satu akun pengguna untuk login ke sistem internal.
• One-to-Many (1:N): Contohnya, satu manajer bisa membawahi banyak staf, namun satu staf hanya melapor kepada satu manajer (dalam struktur organisasi tradisional).
• Many-to-Many (N:M): Contohnya, banyak produk bisa dipesan dalam banyak faktur penjualan, dan satu faktur bisa berisi banyak produk.

Mengoptimalkan Performa Query melalui Desain ERD

Sebuah contoh erd perusahaan yang baik tidak hanya benar secara logika, tetapi juga efisien secara performa. Ketika sebuah perusahaan berkembang, jumlah data akan meledak dari ribuan menjadi jutaan baris. Jika desain ERD tidak efisien sejak awal, sistem akan menjadi lambat saat menarik laporan bulanan atau melakukan pencarian data tertentu.

Indeksasi (Indexing) adalah salah satu teknik yang berakar dari desain ERD. Dengan menentukan Primary Key dan Foreign Key secara tepat, mesin basis data seperti MySQL atau PostgreSQL dapat membuat indeks yang mempercepat akses data. Selain itu, pemilihan tipe data atribut (seperti menggunakan INT untuk ID daripada VARCHAR) sangat memengaruhi penggunaan ruang penyimpanan di server.

Menyongsong Arsitektur Data yang Lebih Modern

Melihat perkembangan teknologi saat ini, penggunaan contoh erd perusahaan telah berevolusi. Meskipun database relasional (SQL) tetap menjadi standar emas untuk data yang terstruktur seperti akuntansi dan HR, perusahaan kini juga mulai melirik model NoSQL untuk data yang tidak terstruktur. Namun, pemahaman mendalam tentang hubungan antar entitas tetap menjadi pondasi yang tidak tergantikan.

Rekomendasi terbaik bagi para pengembang dan analis sistem adalah selalu mendokumentasikan setiap perubahan skema. Dunia bisnis bersifat dinamis; departemen bisa bertambah, regulasi pajak bisa berubah, dan struktur organisasi bisa direstrukturisasi. Dengan memiliki dokumentasi ERD yang mutakhir, perusahaan Anda akan memiliki fleksibilitas tinggi untuk melakukan skalabilitas tanpa harus merombak seluruh sistem dari nol. Akhirnya, rancangan data yang solid adalah investasi jangka panjang yang akan mendukung pengambilan keputusan berbasis data (data-driven decision making) di masa depan melalui contoh erd perusahaan yang presisi.
